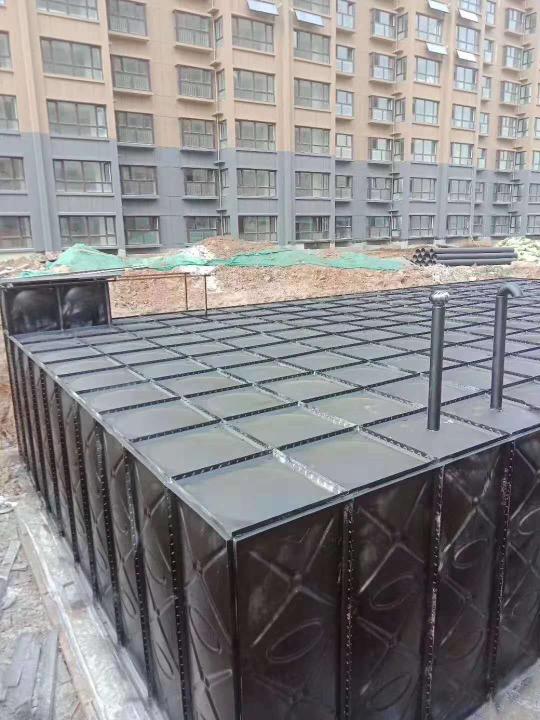

不鏽鋼拚裝水箱設計規範

1.總體結構設計：

結構分低位水箱和高位水箱兩種，其中低位水箱內腔（一般分為1×1m，1×1.5m，1×2m，1×3m四種）包容了安裝在穩流罐上的增壓泵組、電控櫃等，穩流罐分別從市政管網和水箱進水，結構上緊湊設計，尤要注意美觀；高位水箱進出口管要考慮與整個係統的配套，設計上有更多的特殊性。

1.1進水管安置在水箱較高處，管徑一般按流量計算，低位水箱有市政管網直接給穩流罐供水，水箱進水管可以小一些；高位水箱如果比較大，可以按日平均流量計算，否則要按小時平均流量計算。暫定DN40、DN50、DN65三檔，0.6MPa法蘭連接。進水管都要配浮球閥。標配進水管放在水箱右邊。

1.2出水管安置在水箱最低處，管徑按配套設備的流量確定，0.6MPa法蘭連接。標配出水管放在水箱左邊。

1.3溢水管管徑一般比進水管大1-2號，放在水箱最高處側麵，管子底部位置高於浮球閥的關閉位置20-30mm左右。溢水管上不能裝設閥門，應有防塵、防蟲等措施，可以用PVC管引出與泄水管合並。標配溢水管放在水箱左邊。

1.4泄水管管徑一般不小於DN50，從水箱底部接出，加接彎頭後從水箱側麵引出裝閘閥後接入汙水溝。標配泄水管放在水箱左邊。

1.5水箱頂部應有通氣管，管徑一般不小於DN50，應有防塵、防蟲等措施，一般應將管口朝下設置，通氣管上不能裝設閥門。可以考慮在通氣管上裝空氣過濾器。

1.6水箱頂部應有人孔，人孔安排在進水管一側近旁，便於檢修浮球閥等；人孔側麵應有扶梯，扶梯與人孔模塊上的耳攀用M10螺栓連接。標配人孔、扶梯放在水箱右邊。

1.7水箱側麵最低處適當位置留有R1/2接口，接球閥後裝液位計。

2．水箱規格

3．底座設計：

考慮到水箱底部要引出泄水管，底座一般采用14#槽鋼，中間用同樣槽鋼排成一米見方的網格。KQF係列在安裝穩流罐的相應位置焊上同樣槽鋼，並預先鑽好穩流罐安裝孔。在要引出泄水管的位置側麵槽鋼上預留φ70孔，供泄水管（DN50）穿過。

4．水箱附件：

4.1人孔——φ550人孔，做成1000×1000×1.5模塊，在一側做有兩個扶梯耳攀，孔φ12。有可以上鎖的機構。

4.2扶梯——采用30×30不鏽鋼拋光方管或36×24不鏽鋼拋光矩形管製作，寬度380mm，每節高度300mm，離開箱體距離220mm。上部與人孔耳攀以M10螺栓連接，下部與箱體和地麵接觸處套橡膠套或塑料套（如找不到現成產品則取消）。

4.3在水箱側麵最低處的R1/2接口，接1/2球閥後裝液位傳感器，傳感器精度0.1m,最大量程＜5m。

5.內部拉筋：

筋板為40×30mm的槽鋼，用不鏽鋼邊料折成。在水箱模塊逐漸拚合成水箱過程中，每一塊水箱模塊的四角焊縫處，都要與水箱內對麵水箱模塊的角縫予以可靠焊接，才能保證水箱的整體強度。筋板交叉處互相錯開，但不能彎折。
